Versa 402Lite /403Lite /404Lite は7MHz帯では約50%短縮、10MHz帯では約30%短縮のDP、14MHz帯では約30%短縮、18MHz帯では約
12%短縮(203Lite 、204Lite 、403Lite 、404Lite )のVP八木アンテナとして、また21MHz帯以上はフルサイズの八木アンテナとして動作し
ます (402Lite は2エレ、403Lite は3エレ、404Lite は4エレ)。Versa 203Lite /204Lite は14MHz帯では約30%短縮、18MHz帯では約12%
短縮のVP八木アンテナとして、また21MHz帯以上はフルサイズの(203Lite は3エレ/204Lite は4エレ)八木ア ンテナとして動作します
(203Lite は3エレ/204Lite は4エレ)403S Lite は7MHz帯では約50%短縮、10MHz帯では約30%短縮の2エレメントのVPアンテナとして
、また14MHz帯以上はフルサイズ3エレメント八木アンテナとして動作します。いずれのVersa Liteシリーズもそれぞれの周波数帯に対応
するローディングコイルを2組のリレーにより切り替え、7〜50MHz(402Lite /403SLite /403Lite /404Lite )あるいは14〜50MHz(203Lite
/204Lite )までフルカバーしフルサイズに迫る性能を発揮します。もちろんスタンダード版、スーパーVersaと同様に無線機からの周波数
に自動的にトラッキングしますので、短縮型アンテナの宿命であるSWR良好の範囲が狭いということは皆無であり、常に運用する周波数に
おいてそのSWRは最適(1.0〜1.2以下)に保たれます。今まで大型のアンテナの建設が困難でVersa導入を躊躇されていた方にお勧めした
いアンテナです。

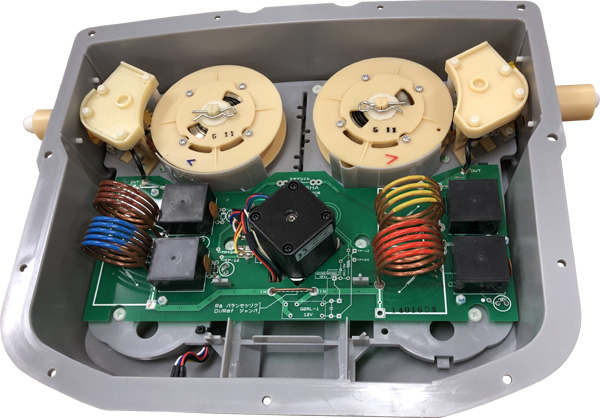

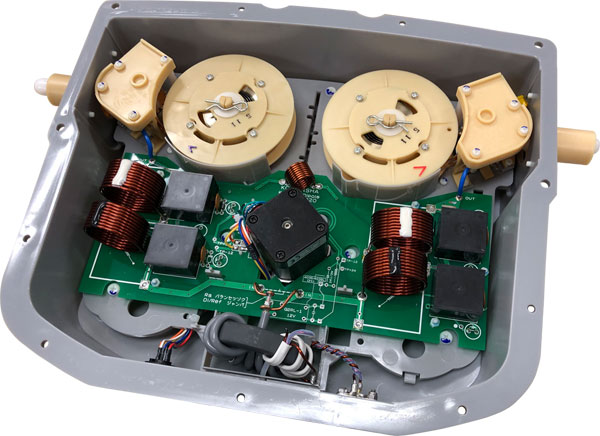

■直感的に操作可能なコントロールユニットは、180度反転モード、双方向モードおよび、 周囲環境でのSWR変化を周波数補正が出来るエレメント長の微調整、またメーカー製リグとの通信インターフェイスを標準装備。市販され ているほとんどのリグ(I/F有り)との接続可能です。アンテナエレメント伸縮時にリニアアンプが動作しないようにするプロテクト回路 を内蔵、アンテナおよびリニアアンプを破損しない機能を標準装備しております。 ■ホームポジションセンサーをエレメントニットに装備しており、ホームポジション格納時にコントローラへ信号を送り、各エレメント動作を監視しています。 エレメントは左右分離型リールを採用、ギア方式によるベルトドライブで水平方向へストレス無く、正確でスムーズな動作を保障します。 分離型リールにした事により、エレメント間浮遊容量が無く、最適な性能を発揮します。 ■Versa 403LはHi-Qローディングコイルにより、7MHz帯では約50%短縮、10MHz帯では約30%短縮のDPとして、14MHz帯では約30%短縮、18MHz帯では約12%短縮の3エレVP八木アンテナとして動作。 また21MHz帯以上はフルサイズの3エレ八木アンテナとして動作します。 それぞれの周波数帯に対応するローディングコイルを2組のリレーにより切り替え7〜50MHzまでをフルカバーしフルサイズに迫る性能を発揮します。
■Versa 203Lは高効率の3φ銅パイプ・Hi-Qローディングコイルにより、14MHz帯では約30%短縮、18MHz帯では約12%短縮のDPとして、また21MHz帯以上はフルサイズの3エレ八木ア ンテナとして動作します。それぞれの周波数帯に対応するローディングコイルを2組のリレーにより切り替え14〜50MHzまでをフルカバーしフルサイズに迫る性能を発揮します。
■コントローラ・インターフェイス類
・電源コネクタ
・CI-V(3.5mmミニジャック)
・リニアAMP(RCAプラグ)
・PC⇔RIG(トグルSW)
・トランシーバー(RCAプラグ)
・USB(Type-Bコネクター)
・ANTENNA CONNECTION(アンフェ
ノール36P)
・RC232C(D-sub9pin)

■接続可能メーカー名
KOHJINSHA、KENWOOD、ICOM、YAESUほか
■代表機種名
[KOHJINSHA] KL-1
[KENWOOD] TS-990,TS-590,TS2000
ほか
[YAESU] FTDX-9000,FTDX-5000,FT-
2000ほか
[ICOM] IC7800,IC7700,IC-7600
ほか [ELECRAFT] K2,K3
■ブーム部材には、軽量で強度/耐腐食性に優れているMIL規格のアルミニウム特殊合金を採用。 エレメント保持プレートも優れた強度を実現した設計となっています。 エレメントクランプには高周波特性および耐候性に良好なシリコンゴムを採用、マウントには堅固なプラスチックユニットで保持しており、高い周波数でもロス無く動作します。
■強風に耐える超軽量グラスファイバーポールを採用。耐久性、耐候性を考慮しグレーの表面処理をしてあります。 Versa 203Lでは3.6m(2本繋ぎ、重量約0.7kg)、Versa 403Lでは5.2m(3本繋ぎ、重量約1kg)の2種類で輸送時には約2mに短縮できます。 グラスファイバーポールはポールクランプで保持されておりAEUに負荷はかかりません。
■コントロールケーブルには防水コネクターを採用。エレメントユニットとジャンクションBOXとの接続にはすべてコネクターにてワンタッチ接続、 組立時間を大幅に短縮します。
ジャンクションBOXとコントロールユニット間は多芯ケーブル20芯で接続されます。(別売)
※3エレメントタイプのVersaアンテナはエレメントがブームほぼ中央部にあるためエレベータータイプのタワーにはご使用できません。

 Versaユーザー様でエレメントの調整をしないでお使いの方が多々みられます。簡単な調整でSWRの最良点を設定できます。
詳細は最新のコントローラマニュアルの20ページに記載してありますので是非設定を行って最良の状態でお楽しみください。

        2給電方式
型  番 KA1-203 Lite KA1-204 Lite KA1-402 Lite KA1-403 Lite KA1-403S Lite KA1-404 Lite
ゲイン表 / サイズ KA-1 203L ゲイン表 KA-1 204L ゲイン表 KA-1 402L ゲイン表 KA-1 403L ゲイン表 KA-1 403SL ゲイン表 KA-1 404L ゲイン表
周 波 数(MHz) 14/18/21/24/28/50MHz 7/10/14/18/21/24/28/50MHz
総エレメント数 3 4 2 3 3 4
BAND毎
エレメント数
14-50MHz
3 Elements
21MHz以上は
Fullsize 3Elements
14-50MHz
4 Elements
21MHz以上は
Fullsize 4Elements
7-10MHz
DP
7-10MHz
DP
7-10MHz
2 Elements
7-10MHz
DP
14-50MHz
2 Elements
14MHz以上は
Fullsize 2Elements
14-50MHz
3 Elements
21MHz以上は
Fullsize 3Elements
14-50MHz
3 Elements
14MHz以上は
Fullsize 3Elements
14-50MHz
4 Elements
21MHz以上は
Fullsize 4Elements
最大エレメント長(m) 7.53 7.53 10.73 10.73
(ラジエターのみ)
10.73 10.73
(ラジエターのみ)
耐入力(KW)
<SWR:1.2以下>
14MHz-50MHz
3kW SSB
1.5kW CW
600W FT8・RTTY
14MHz-50MHz
3kW SSB
1.5kW CW
600W FT8・RTTY
7/10MHz
1.2kW SSB
800W CW
600W FT8・RTTY
----------------------
14-50MHz 2kW SSB
7/10MHz
1.2kW SSB
800W CW
600W FT8・RTTY
----------------------
14-50MHz 2kW SSB
7/10MHz
1.2kW SSB
800W CW
600W FT8・RTTY
----------------------
14-50MHz 2kW SSB
7/10MHz
1.2kW SSB
800W CW
600W FT8・RTTY
----------------------
14-50MHz 2kW SSB
FT8 ,FT4,RTTY等での運用時における注意点 FT8 ,FT4,RTTY等で連続した長時間の送信が想定される場合は、AEU内部の回路部品に熱が蓄積されたり、
絶縁破壊を起こす可能性がありますので耐入力は500W以下でご使用ください。
最大ポール径(mm) Φ38 Φ38 Φ38 Φ38 Φ38 Φ38
エレメント間隔 (m)
(両端間)
3.8 6 2 3.8 3.8 6.0
ブーム長(m)
両端のエレメントの間隔
4.1 6.3 2.2 4.1 4.1 6.3
ブーム期見立てマニュアル
回転半径(m) 4.3 4.8

5.46

5.4 5.8 5.5
質量(kg) 29.5 38.2 21.4 30.6 32.0

40.0

風圧面積(u) 0.52 0.70 0.28 0.60 0.76 0.78
適合マスト(mm) Φ48〜Φ61 Φ48〜Φ61 Φ48〜Φ61 Φ48〜Φ61 Φ48〜Φ61 Φ48〜Φ61
価格
 (消費税込)
¥396,000 ¥506,000 ¥319,000 ¥462,000 ¥550,000 ¥572,000
 オーダーシート
203L注文書

204L注文書

402L注文書

403L注文書

403SL注文書

404L注文書
注文書にてオプションの選択でお見積りが確認できます。
標準装備
(全モデル共通)
アンテナ1式
コントローラー・ACアダプター1式 / ジャンクションBOX 1台 / エレメント間接続ケーブル1式
トランシーバーインターフェース標準装備 / アンテナ保護機能 標準装備
組立マニュアル / 操作マニュアル
コントローラー詳細 オプションリスト
  コントロールケーブルの長さ別の価格等を確認できます


FT8 ,FT4,RTTY等での運用時における注意点
FT8 ,FT4,RTTY等で連続した長時間の送信が想定される場合は、AEU内部の回路部品に熱が蓄積されたり、絶縁破壊を起こす可能性がありますので耐入力は500W以下でご使用ください。
型  番 KA1-DP
ゲイン表 / サイズ KA-1 LiteDP ゲイン表
周 波 数(MHz) 7/10/14/18/21/24/28/50MHz
総エレメント数 1
BAND毎
エレメント数
7-50MHz
DP
最大エレメント長(m) 10.73
耐入力(KW)<br />
<SWR:1.2以下>
7/10MHz
1.2kW SSB
800W CW
600W FT8・RTTY
----------------------
14-50MHz 2kW SSB
最大ポール径(mm) Φ38
回転半径(m) 5.34
質量(kg)

9.6

風圧面積(u) 0.25
適合マスト(mm) Φ48〜Φ61
価格
 (消費税込)
¥187,000
 オーダーシート
KA1-DP注文書

好評をいただいているKA1-Liteシリーズのラジエタ部をダイポールとしてラインアップに加えました。
コントローラはKA1-DP専用として新設計をしました。
7〜50MHzまで連続してエレメント長が可変できる ので、移動運用はもとより固定局でのアン
テナとしても活躍できます。
他のVERSAシリーズと同様にトランシーバやパソコンからアンテナ(エレメント長)をコント
ロールできるのでQSY時には何も手を煩わすことはありません。
KA1-DPは7MHz帯においては約50%の短縮、10MHz帯においては約30%の短縮ダイポール
として、14MHz帯以上においてはフルサイズのダイポールとして作動します。
7MHz帯、10MHz帯においては2組のローディング・コイルをリレーにより切り替えて短縮ダ
イポールを実現しています。
コントローラー詳細
KA1-DP コントローラ

内部構造
標準装備 アンテナ1式
コントローラー・ACアダプター1式
トランシーバーインターフェース 標準装備 / アンテナ保護機能 標準装備
※USB端子は装備されておりません。
組立マニュアル / 操作マニュアル
※運用可能周波数 7/10/14/18/21/24/28/50MHz
※仕様は性能向上のため予告無く変更される場合があります。
※価格は予告なしに変更される場合があります。
  オプションリスト
