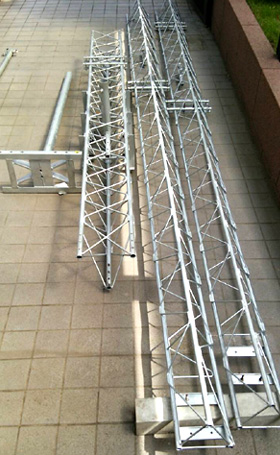

大型Versaを支える強化ブーム |

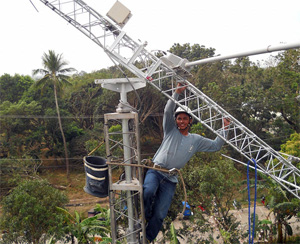

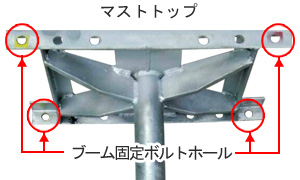

 マストトップの片側のボルトを外してブームを倒して作業ができます。（それぞれ左右にあります） |
 |
 |
||
 |

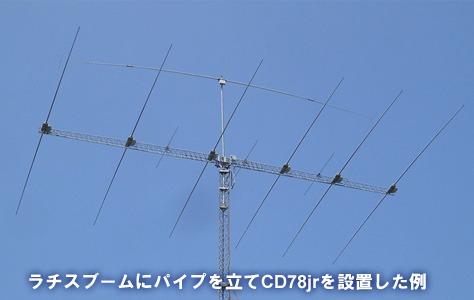

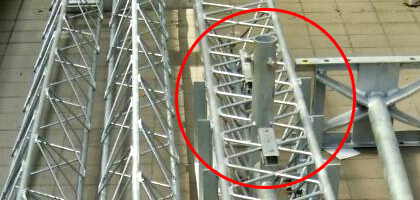

ブーム中央部にはマストを追加する場合のためのパイプ（左図・下図円内）が装備されているためにVersa上部に3.5/3.8MHzのダイポールなどの追加できます。 |
 |

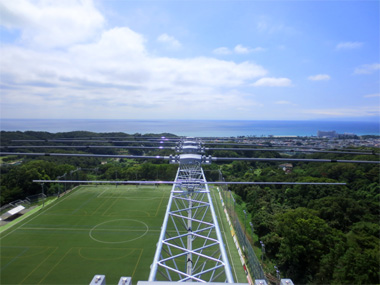

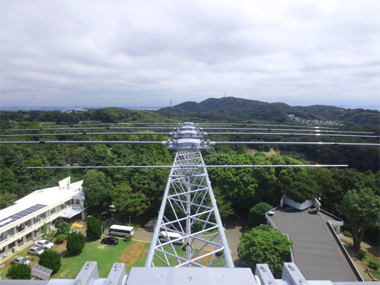

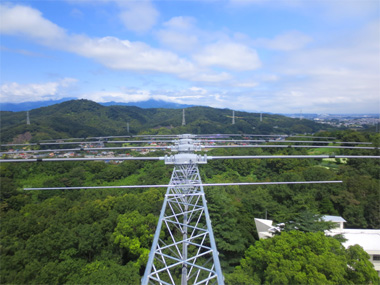

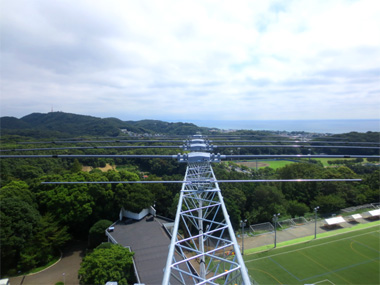

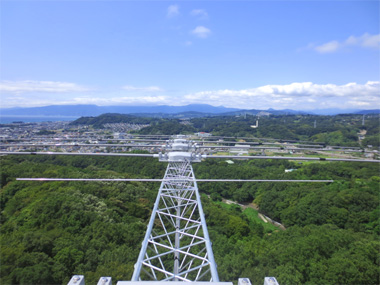

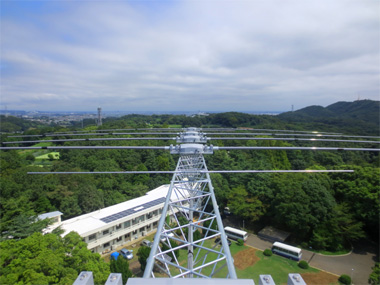

| ブーム上からの眺望 （写真撮影 JF1IST 藤原氏） | ||
 |
 |
 |
 |
 |
 |
 |
||
お知らせ：KA1-408Xに新型ラチスブームを採用 従来のスチール製ラチスブームからアルミ製軽量ラチスブームになりました。 |
||
| 型 番 |

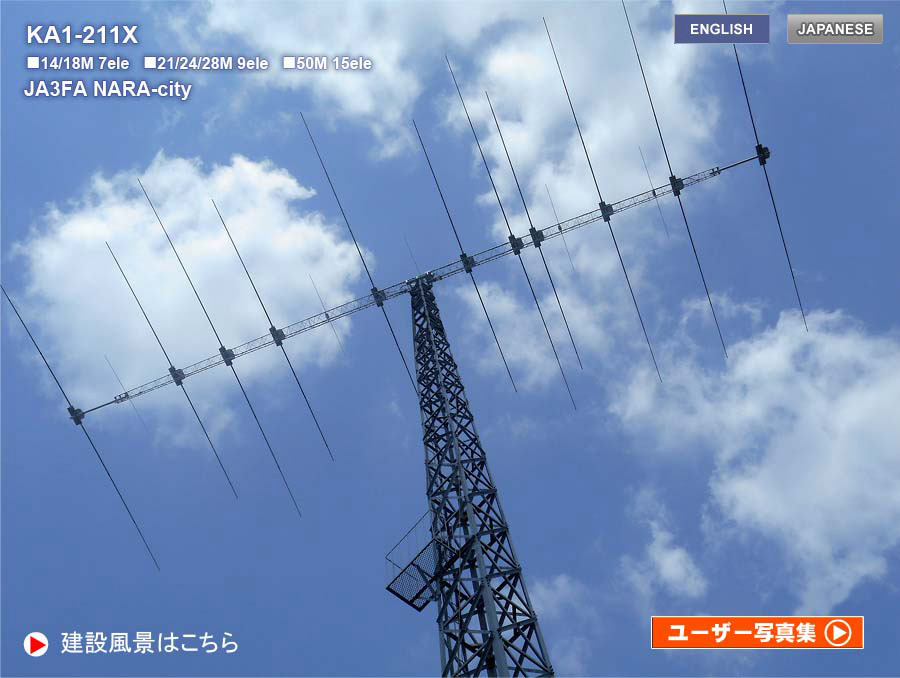

KA1-211X |

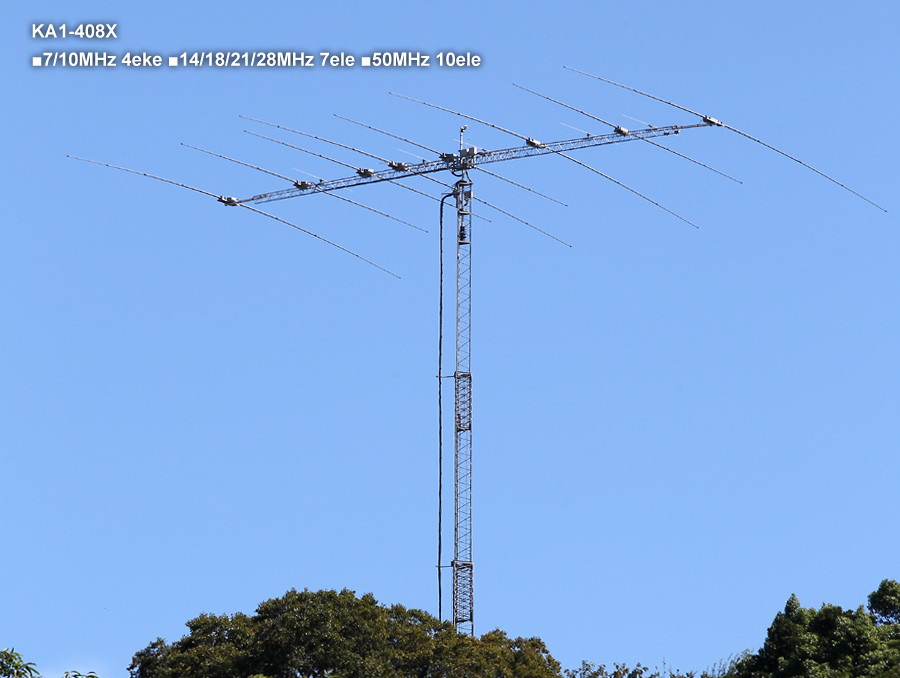

KA1-408X |
KA1-411X |
|||||||
| ブーム調達が困難な為 現在生産休止 |
受注再開！ | ブーム調達が困難な為 現在生産休止 |
||||||||
| ゲイン表 / サイズ |  |
|
|
|||||||
 |
||||||||||
| 周 波 数（MHｚ） | 14-50 | 7-50 | 7-50 | |||||||
| 総エレメント数 | 11 Elements | 8 Elements | 11 Elements | |||||||
| BAND毎エレメント数 | 14/18MHz | 21/24/28MHz | 50MHz | 7/10MHz | 14/18/21/24 /28MHz |
50MHz | 7/10MHz | 14/18MHz | 21/24/28MHz | 50MHz |
| 7 | 9 | 15 | 4 | 7 | 10 | 5 | 7 | 9 | 15 | |
| 耐入力(KW) CW/SSB ＜SWR:1.2以下＞ |
5kW/CW・10kWSSB | 5kW/CW・10kWSSB | 5kW/CW・10kWSSB | |||||||
| 最大エレメント長（m） | 10.73 | 15.1 | 15.1 | |||||||
| 最大エレメント・ポール径（mm） | Φ38 | Φ45 | Φ45 | |||||||
| ブーム全長（m） | 15（ラチス形状 13m） | |||||||||
| 回転半径（m） | 10.65 | |||||||||
| 質量（kg） | 178 | |||||||||
| 風圧面積（㎡） | 3.1 | |||||||||
| 適合マスト（mm） | 専用マストΦ77 | |||||||||
| ★バランはすべてのモデルに標準装備です。（M型コネクタ） ★耐風速：45m/s ※スーパーバーサのラジエタにはホームセンサーが付きませんのでホームポジションにしたときに コントローラのデジタル1番は表示されません |
| 標準装備 （全モデル共通） |
アンテナ１式 | ||||||||
| コントローラー・ACアダプター１式 / ジャンクションBOX １式 / エレメント間・接続ケーブル１式 | |||||||||
| トランシーバー・インターフェース標準装備 / アンテナ・保護機能 標準装備 | |||||||||
| 組立マニュアル / 操作マニュアル | |||||||||
| 製品のご注文及び納期に関しましてはお問い合わせください。 |
 |
|
 |
|
| |||
 |
 |
|
